Más información
| Conductor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Oxygen free copper (99.97% purity) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 0.50 mm ± 0.01 mm(0.02″± 0.0004″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| American Wire Gauge | 24AWG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | HDPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Average Thickness | 0.21 mm(0.0082″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 0.89 mm ± 0.06 mm(0.04″± 0.0023″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color | 8-core, Blue, white/blue; orange, white/orange; green, white/green; brown, white/brown | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rip Cord | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Polyester | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specification | 500D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wrap | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Polyester tape (transparent) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimension | W: 20mm±2mm*T: 0.026mm±0.02mm(W: 0.78″±0.07″*T: 0.0010″±0.0007″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sheath | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | MDPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Average Thickness | 0.7 mm(0.03″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diameter | 5.2 mm ± 0.4 mm(0.20″± 0.0157″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color | Black | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electrical | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. DC Resistance of a Single Conductor | 9.5Ω/100 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Insulation Resistance | 5000MΩ·km | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. DC Resistance Unbalance | 2% (pair intra), 4% (pairs inter) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dielectric Strength | No breakdown with 1KV DC for 1 min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmission | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Characteristic Impedance | 100 ± 15Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Near End Cross Talk | ≥35.30 dB/100 m@100 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Attenuation | 22 dB/100 m@100 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Return Loss | ≥20.1 dB/100 m@100 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mechanical | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tensile Strength | Sheath≥12 MPa, insulation≥16 MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elongation at Break | Sheath≥350%, insulation≥300% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Bending Radius | >8 times of outer cable diameter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Conductor Elongation at Break | ≥15% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shrinkage of Insulation | ≤5% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color Migration Resistance of Insulation | No migration | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Low Temperature Bending Test | No cracking after the test | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Heat Shock Test | No cracking after the test | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operation Temperature | –30°C to +60°C (–22°F to 140°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Temperature | –5°C to +50°C (23°F to 122°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature and Humidity | –10°C to +40°C (14°F to 104°F), <60% (RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

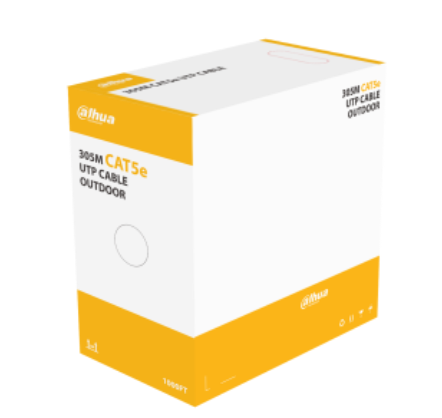

| Packaging | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Length | 305m (1000.66 ft) ± 1.5 m (4.92 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging Dimensions | 406mm × 404 mm × 216 mm (15.98″ × 15.90″ ×8.50″) (L × W × H) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging Method | 305 m (1000.66 ft) a carton, one protection carton with 2 cartons inside | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 8.5kg±0.6kg (18.73 lb±1.32lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 9.3kg±0.6kg (20.50 lb±1.32lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Executive Standard | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Executive Standard | ANSI/TIA 568-C.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
